Рисование в JavaScript

Тэг canvas и JavaScript

Что такое тэг canvas, т.е. "холст", и как он отображается браузерами, рассказал и показал на его собственной странице "Тэг CANVAS"

Я не стал добавлять её в верхний мини-навигатор. Сделал дополнительной.

Посетив предложенную страницу, думаю, станет понятно, что на ней говорить о рисовании можно весьма условно.

Скорее, об оригинальном оформлении сайта.

Впрочем, та страница и создавалась исключительно лишь для тестирования упомянутого тэга.

Эта же страница полностью посвящена рисованию в HTML, используя JavaScript, как оно и полагается по правилам веб-технологий.

Здесь показываю рисунки, созданные по этим правилам.

Основы рисования в JavaScript

Примеры рисунков, сделанные с помощью тэга canvas, показываю ниже. Первыми идут самые интересные, а под ними более простые рисунки, НО(!) именно их создание помогло мне хорошо разобраться в этом увлекательном процессе. К большинству изображениям добавил объяснения, как они были сделаны.
Однако, сначала следует сказать о главном, общем принципе рисования скриптом на HTML-страницах сайтов.     смотреть рисунки сразу:

Общий же принцип рисования в javascript вот такой.

Схема рисования: прежде всего, нужно прописать открывающий и закрывающий тэги <canvas id="primer"></canvas>, где указываем идентификатор изображения, что собираемся нарисовать.
Желательно имя этому идентификатору давать вразумительное!

После прописывается javascript-код, который и создаёт само изображение.

<script type="text/javascript">     <— открываем тэг скрипта
var canvas = document.getElementById("primer");     <— соединяемся с холстом по его id
var context = canvas.getContext("2d");     <— объявляем тип рисунка "двухмерный"
canvas.width = 300;     <— задаём ширину холста в px (но единицы НЕ пишем)
canvas.height = 300;     <— задаём высоту холста в px (т.с. - единицы НЕ пишем)
... ... ... код рисунка ... ... ...     <— здесь программируем весь код рисунка
</script>     <— закрываем тэг скрипта

Кстати!  Все обычные атрибуты: ширину и высоту холста, его стиль, и т.д., если они НЕ подлежат дальнейшим изменениям, можно прописывать и в коде скрипта, как показал выше, и в HTML-коде тэга canvas.  Сделал так в самом первом примере.

Кроме того.

Важно!  Показанный выше базовый код можно прописать немного иначе. Иногда встречаю примеры подобного написания в интернете.

Бывает, что весь код заключают в функцию, и выглядит он уже так:

<script type="text/javascript">     <— открываем тэг скрипта
window.onload = function(){     <— объявляем безымянную функцию загрузки документа
var canvas = document.getElementById("primer");     <— соединяемся с холстом по его id
var context = canvas.getContext("2d");     <— объявляем тип рисунка "двухмерный"
canvas.width = 300;     <— задаём ширину холста в px (но единицы НЕ пишем)
canvas.height = 300;     <— задаём высоту холста в px (т.с. - единицы НЕ пишем)
... ... ... код рисунка ... ... ...     <— здесь программируем весь код рисунка
}     <— закрываем тело функции
</script>     <— закрываем тэг скрипта

Оба, показанных шаблона кода для рисования в JavaScript, работают одинаково, НО(!) последний "не терпит похожих соседей"!

Он блокирует вывод ранее написанных изображений, в коде которых есть аналогичная функция загрузки документа.

Такое поведение скрипта вовсе не случайно!

Ведь, объект "window", который создаётся этой функцией, - коренной объект, и он превращает глобальные переменные в локальные, а они работают только внутри функций. Функции же загрузки документа - одинаковые!

Вот браузер и выполняет в точности приоритетные команды скрипта, коими, дело ясное, всегда являются те, что поступили позже всех остальных.

Мне же нужно было, чтобы браузер выводил абсолютно все, созданные на этой странице изображения, без исключения!

Поэтому для своих рисунков использую только 1-ый вариант кода.

Команды рисования скриптом

Дальше, чтобы было понятно, следовало бы сказать об основных командах рисования, существующих в JavaScript.
Но их настолько много(!), что делать этого не стал. Гораздо проще - понять всё на примерах рисунков, сделанных с их помощью.

К тому же!  Многие из них я достаточно подробно прокомментировал как в коде страницы, так и в описаниях примеров.

Рисунки в JavaScript

Ну, а теперь - самое интересное! Примеры рисунков, созданные с помощью тэга canvas и его "напарника" JavaScript.

Чёрно-белая шахматная доска

В этом примере нарисовал два пустых квадрата, которые сформировали рамку вокруг изображения.
Далее закрасил её внутреннюю часть чёрным цветом, а затем в цикле for сделал в ней нужные квадратные "отверстия", чтобы через них просвечивала пустота. Что получилось в итоге, видно ниже.

* * *

Цветная шахматная доска

А здесь, практически, всё то же самое. Изменил лишь цвета рамки и клеток.

* * *

Круг из разноцветных секторов

Этот пример рисования в JavaScript интересен тем, что круг, при каждой перезагрузке страницы, будет менять цвета своих секторов.

* * *

Много разноцветных кружков

Аналогично. Но здесь ещё интереснее! При каждой перезагрузке страницы будут меняться: форма, цвет, расположение. Короче, всё, что прописано в коде рисунка.

Чтобы было понятно, где посчитал нужным, вставил в этот код комментарии.

* * *

Наложение рисунков

Самый простой способ рисования в javascript объектов, наложенных друг на друга.
Добавил в этот код подробные комментарии, что за что отвечает.

* * *

Наложение рисунков №2

Ещё один пример наложения нескольких рисунков друг на друга. Все подробности создания этого примера подробно написал в комментариях к его коду.

* * *

Разные виды наложений 2-ух рисунков

Два рисунка можно наложить друг на друга и по-другому. Это можно сделать с помощью функции function drawShapes(type){... ... ...}, внутри которой есть команда context.globalCompositeOperation = type;, которая, в свою очередь, может принимать одно из 11-ти значений.

Накладывается круг на квадрат, т.к. круг по коду прописал позже, а значит - отображаться он будет верхним
(если иное не задать в значении команды).

Указал все возможные значения этой команды в таблице, в ячейки которой вставил тэги <canvas id="значение"></canvas> (с идентификаторами!).

Вот в них-то, как раз, благодаря присвоенным идентификаторам, JavaScript и выводит в каждой ячейке таблицы свой пример наложения двух рисунков.

Кстати! Здесь можно НЕ центрировать!   В HTML-коде таблицы уже есть центрирование.

* * *

Разноцветные круги с обводкой

В этом примере с помощью функции JavaScript нарисовал несколько кругов разного размера и цвета.
Подробности об их создании написал ниже.

* * *

Разноцветные сектора

А здесь, хоть они и очень похожи на верхние (непорезанные) разноцветные круги, нарисовал совершенно другие объекты.
Это сектора, или дуги. Как угодно. Создаются они уже с помощью другой функции, и она гораздо сложнее, чем та, с помощью которой рисуются обычные круги.

Аналогично. Об их создании можно узнать ниже.   смотреть сразу:

* * *

Прямоугольники с тенью

Нарисовал их, как и все (кроме таблицы наложений 2-ух рисунков) показанные примеры, на одном холсте. В коде есть комментарии, какой к какому относится.

* * *

Рисунок с линейным градиентом

Чтобы нарисовать линейный градиент, сначала нужно создать сам градиент, т.е. глобальную переменную для его хранения. Его самого пока будет не видно.

var gradient = context.createLinearGradient(x1, y1, x2, y2);

В параметрах команды задаются координаты точек, по которым он будет проходить, т.е. из точки x1, y1 в точку x2, y2.

Задаём цвета несколькими командами gradient.addColorStop(offset, "color");

В них offset - отступ задаётся со значениями от "0" до "1", а "color" - нужный цвет.

Далее, созданный градиент командой context.fillStyle = gradient; мы определяем для ранее созданной переменной градиента, как стиль заливки.

И, наконец, командой context.fillRect(x1, y1, x2, y2); рисуем прямоугольник для его заливки в самом начале созданным градиентом.

Важно!  Координаты нарисованного прямоугольника должны совпадать с координатами созданного градиента.

* * *

Рисунок с радиальным градиентом

В принципе, мало чем отличается от примера, показанного выше. Разница в значении глобальной переменной, предназначенной для хранения создаваемого градиента.

var gradient = context.createRadialGradient(x1, y1, r1, x2, y2, r2);

В параметрах команды задаётся плавный переход цвета из окружности с центром в точке x1, y1 и радиусом r1 в окружность с центром в точке x2, y2 и радиусом r2.

В результате получается вот такой шар с бликом и тенью.

* * *

Видимость (прозрачность)

Прозрачность, насыщенность рисунков в JavaScript задаётся специальной командой.

context.globalAlpha = 1;

В этом примере написания команды указано: полная видимость.

А вообще же, значения данной команды могут находиться в диапазоне от 0 до 1, где 0 - полная прозрачность, 1 - полная видимость.

Дробные значения указываются через точку
(0 перед точкой можно не ставить).

Правда, там рассказываю о фильтрах CSS, но каскадная таблица стилей очень похожа, и часто очень тесно связана с JavaScript.

Ну, а пример работы упомянутой команды js-кода вот он.

* * *

Вывод изображения (растрового)

А так выводятся растровые изображения, адрес которых можно прописать между тэгов <canvas id="myCanvas"><img src="logos.jpg" id="myLogo"></canvas>.

Не забывать!  Присвоить идентификаторы и изображению, и тэгу canvas.

Далее применяем функцию window.onload = function(), в коде которой задаётся вывод нужного изображения командой (действием) ctx.drawImage(img, 10, 10);

Важно!  Обычным образом (без скрипта) браузер ничего не покажет, что бы мы ни писали в коде рисунка между тэгов <canvas>. Пробовал!

Кстати!  ctx - это сокращённое context

* * *

Текст

Вывод текста с помощью тэга canvas и переменной кода JavaScript, в которой он написан, и хранится до поры до времени. Ниже пример кода.

var mText = "Это canvas и JavaScript!";

А так текст выводится скриптом на экран.
↓

* * *

Квадрат и круг (взаимодействие 2-ух холстов)

Все строчки кода данного примера подробно прокомментировал в исходнике. Чтобы немного отдалить холсты с рисунками друг от друга, использовал символ неразрывного пробела "&emsp;" между ними.

Это красный квадрат:   Это синий круг:

Интересен показанный пример тем, что в нём хорошо видно: оба холста прекрасно "уживаются" на одной строчке веб-страницы. При соответствующих их размерах, разумеется.

* * *

Линии

Этот подраздел страницы отвёл под изучение методов рисования разного вида линий. Это, пожалуй, один из самых важных навыков, который нужно освоить для того, чтобы научиться рисовать в JavaScript.

Поэтому, сначала немного теории.

Список команд рисования

Привёл в нём не все, а лишь некоторые, часто применяемые для рисования команды. Об остальных можно узнать далее, в подразделах с примерами их отображения.

"Путь" - "Path" - определяет очертания рисунка, который может быть закрашен, то есть залит цветом, и/или обведён контурной линией (*см. список).

• context.beginPath(); - начало нового пути (начало рисования) ← часто можно и БЕЗ этой команды.
• context.moveTo(); - устанавливает начальное положение пути (начальная точка рисования линии).
• context.lineTo(); - проводит линию, начиная от текущей позиции и до указанной точки.
• context.lineWidth = number; - (числовое значение) задаёт толщину линии.
• context.lineCap = "round"; - стиль конца линии (здесь - "круглый").
• context.lineJoin = "miter"; - стиль соединения двух линиий (здесь - "острый").
• context.miterLimit = number; - (числовое значение) ограничение длины соединения двух линиий.
• context.arc(); - рисует дугу (часть окружности).
• context.arcTo(); - определяет дугу, начиная от текущей позиции.
• context.quadraticCurveTo(); - определяет квадратичную кривую от текущей позиции.
• context.bezierCurveTo(); - определяет кривую Безье от текущей позиции.
• context.closePath(); - завершает путь (конец рисования линии).
• context.fillStyle = "color"; - устанавливает цвет заливки рисунка (color - значение цвета).
• context.fill(); - заливает рисунок установленным цветом.
• context.strokeStyle = "color"; - задаёт цвет обводки, т.е. цвет контура.
• context.stroke(); - очерчивает рисунок контуром (вывод нарисованного на экран ).
• context.clip(); - ограничивает область видимости нарисованного.

Подробности написания этих команд лучше всего смотреть в исходном коде примеров рисования.
К тому же - сами примеры наглядно демонстрируют их действие.

Необходимо отметить, что позиция отрисовки, в которой заканчивается одна из команд с "To" - lineTo(), bezierCurveTo() и т. д., одновременно является и начальной позицией для следующей рисовальной команды с "To".

* * *

Ширина линии задаётся командой context.lineWidth, где единица соответствует одному пикселю. Значение по умолчанию - 1.0

Стиль концов линии определяет команда context.lineCap, и она может иметь три возможных значения (*см. список).

• butt (по умолчанию)
• round
• square

Наглядно смотреть здесь:
Неважно, что на рисунке показаны значения атрибута CSS. Значения одни и те же.

Пример рисования простых линий

Нарисовал с помощью команд JavaScript несколько линий: прямых, соединяющихся, и ниже вывел их на экран.

* * *

Соединение линий

Стиль соединения линий задаётся командой context.lineJoin, и может принимать тоже три возможных значения (*см. список).

• miter (по умолчанию)
• round
• bevel

Наглядная памятка значений здесь:

А ниже я нарисовал, и вывел их с помощью JavaScript. В код рисунка вставил комментарии, какой блок кода к какому примеру относится.

* * *

Ограничение длины соединения

Можно ограничить длину соединения линий с помощью команды ctx.miterLimit.

Значение miterLimit – это длина, до которой может продлеваться уголок после точки стыка.

Эта команда используется, только если для lineJoin выбран тип "miter"

Допустимые значения команды находятся в диапазоне 1÷255px (все остальные значения будут скриптом округляться до 1 или 255).

Поэтому, значения должны быть НЕ менее 1.0, поскольку любые дробные числа будут восприниматься скриптом, как 1.0, а это означает отсутствие удлинения.

По умолчанию ctx.miterLimit = 10.0;.

В данном примере я установил значение 25 пикселей.

* * *

Рисование с помощью прямых линий

Теперь, изучив самые основы рисования в JavaScript, уже вполне возможно и нарисовать что-нибудь простое с помощью обычных прямых линий. Примеры ниже.

Рисуем трезубец

Здесь нарисовал трезубец, очень похожий на корону. О том, как "покрасил" её в золотой цвет и обвёл её контур, подробно написал в комментариях к коду.

Важно! Не забывать!  Задав, к примеру, цвет заливки с помощью команды context.fillStyle = "gold"; (золотая), нужно обязательно запустить саму заливку командой context.fill();.
Иначе никакой заливки цветом НЕ получится!  То же самое касается и обводки.

Если же просто (без задания цвета заливки) прописать команду context.fill(); - зальётся чёрным (по умолчанию).

* * *

Рисуем домик

А здесь - всего из нескольких линий у меня получился маленький домик с голубыми стенами и чёрной крышей. В его коде я всё подробно прокомментировал.

Важно знать!  Если прописать команду заливки "крыши" context.fill(); в самый конец кода, то рисунок весь зальётся чёрным цветом. Весь, кроме половинной толщины "стен" (обводки).

* * *

Конечно, рисовать только прямыми линиями можно, но уж очень примитивно. Нужно научиться эти самые линии всячески изгибать.

Дуги

Проще всего изогнуть прямую линию, прописав её дугой. Делается это с помощью команды context.arc(), в которой можно задать шесть значений (*см. список).

• centerX - координата "X" центра дуги.
• centerY - координата "Y" центра дуги.
• radius - размер радиуса окружности, по которой рисуется дуга.
• startAngle - начало дуги (*в радианах!).
• endAngle - конец дуги (*в радианах!).
• anticlockwise - направление дуги по или против "часовой" (*булево значение).

*Prim!  Параметр anticlockwise сейчас установил в значение "false", т.е. рисовать по часовой стрелке, но можно было бы его и НЕ задавать.

По умолчанию - это значение и так стоит в "false", т.е. рисует по часовой стрелке, а если выставить ему "true", тогда будет рисовать против часовой.

Пример дуги вывел на экран, а подробности её создания в комментариях к коду.
Обратить внимание!
В этом коде прописал значения переменных в одном(!) var - через запятую.

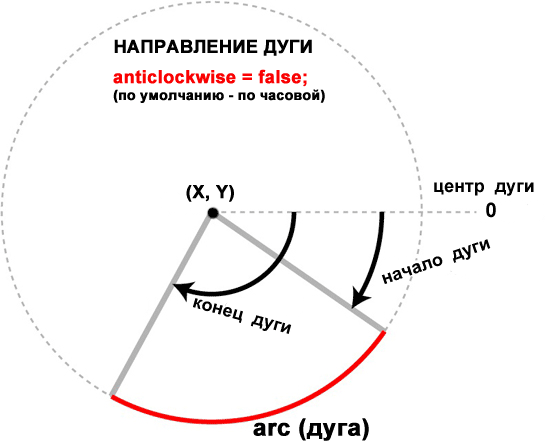

Сделал пособие (схему) для рисования различных дуг:

* * *

И ещё!

* * *

Угловая линия

Закругление углов линии рисуется с помощью команды context.arcTo(), которая принимает пять обязательных параметров (*см. список).

• xPos + width - первая координата "X" начала дуги.
• yPos - координата "Y" начала дуги.
• xPos + width - вторая координата "X" конца дуги.
• yPos + radius - координата "Y" конца дуги.
• radius - радиус дуги.

Показанный пример создания угловой линии несколько сложнее рисования обычной дуги, т.к. линия до изгиба откуда-то приходит, и после изгиба должна продолжаться куда-то тоже.

Но принципы рисования угловых линий те же самые, что и в предыдущем примере.

* * *

Кривые Безье

Сначала немного о самих кривых.

Есть две команды, для построения квадратичной (1-ая) и кубической (2-ая) кривых Безье.

context.quadraticCurveTo(Px, Py, x, y);
и
context.bezierCurveTo(P1x, P1y, P2x, P2y, x, y);

x  и  y - это точки, в которые нужно поставить "карандаш", а координаты Px и Py в квадратичной кривой - это дополнительные точки, используемые для её построения.

В кубической кривой, соответственно, имеются ещё две дополнительные точки.

Ниже нарисовал сразу два типа кривых Безье, а в коде рисунка сделал комментарии, какие строчки отвечают за какую из них.

*Prim!  Строчки кода можно менять местами. Результат один и тот же.

* * *

Цветные кривые Безье

А в этом примере рисования я раскрасил аналогичные (с такими же параметрами) кривые Безье в разные цвета, и изменил их толщину.

Сделать такое НЕ сложно, однако к коду каждой кривой добавились нужные команды, и здесь, ради пробы, поменял блоки кода местами (*см. примечание предыдущего примера).

* * *

Ограничение области видимости

Ограничить область видимости можно командой context.clip();.

Сначала нужно нарисовать круг, и ограничить упомянутой командой область рисования этим кругом.
Затем рисуются две линии, которые будут видны только внутри круга.

*Prim!  Если "закомментировать" эту команду, то увидим, как на самом деле нарисованы линии.
А на самом деле - они далеко выходят за границы круга, и соединяются там.

* * *

Два треугольника

В следующем примере использовал линии для отрисовки закрашенного треугольника в верхнем левом углу и контурного треугольника в нижнем правом. Установил размер холста 500 X 500 пикселей.

Кстати!  Для закрашенного треугольника уже не потребовалась команда ctx.closePath(), поскольку ctx.fill() - автоматически закрывает путь.

Prim*  Пробовал и здесь прописать закрытие.  Результат такой же!
Однако, иногда разница есть. Поэтому всё же лучше закрытие прописывать!
Пример такой разницы смотреть ниже:  

* * *

Думаю, хоть они и чрезвычайно важны для освоения основ рисования в JavaScript, хватит заниматься линиями. Нужно изучить и другие возможности этой технологии.

* * *

Круги, сектора, квадраты

В этом подразделе привожу несколько примеров объектов, нарисованных с помощью разных методов JavaScript.

Частично залитые круги

Интересны тем, что в этих примерах два рисунка сочетаются в одном. Сделаны из залитого цветом сегмента круга, и сегмента с контурной обводкой. Фактически, я использовал один и тот же код первого рисунка, лишь добавляя в него нужные команды.

Рисунок №1. Частично залитый круг

* * *

Рисунок №2. Разная заливка круга

* * *

Рисунок №3. Круг из залитого сектора и цветного контура

* * *

Сектора кругов

С помощью команды arc() можно рисовать целые окружности и их сектора, а также различные дуги.

context.arc(x, y, radius, startAngle, endAngle, anticlockwise);

О значениях параметров этой команды подробно написал ранее.   вспомнить:

* * *

Дальше javascript-код отрисовывает два ряда секторов кругов. В обоих рядах я начинаю с 0 радиан,  и  увеличиваю каждый следующий сектор на endAngle.

Рисование секторов круга

* * *

Квадраты со скруглёнными углами

В этом подразделе привожу два примера квадратов со скруглёнными углами. Сначала показываю их контура, а после - их же, но уже залитые цветом (по умолчанию чёрным).

Рамку для холстов здесь сделал с помощью CSS вне тэгов canvas.

Важно!  ctx - это сокращённое context Можно использовать либо одно, либо другое написание в кодах, НО(!) в одном коде должно быть одинаково!

Контура квадратов со скруглёнными углами №1

* * *

Квадраты со скруглёнными углами №2

Кстати!   Если в коде прописана команда заливки ctx.fill(), то команду обводки ctx.stroke() в данном случае (с чёрными квадратами) можно уже НЕ прописывать.

А вот с командой закрытия ctx.closePath(); - аккуратнее!

Если в данном случае её НЕ прописать, то эти чёрные квадраты станут отображаться чуть по-другому!   Пробовал!

А поэтому, хоть в коде рисунка и присутствует команда заливки цветом ctx.fill(), которая по правилам рисования в JavaScript должна автоматически закрывать путь, нужно всегда всё проверять!

* * *

Взаимодействие canvas и JavaScript

Возможности "дуэта": тэг canvas + JavaScript не ограничивается лишь рисованием.

Интересно, что JavaScript позволяет не только рисовать внутри этого элемента, но и очищать его от нарисованного.

Их взаимодействие можно посмотреть и проверить здесь:

Использование тэга canvas и JavaScript

Эта технология работает с пикселями. Её ещё называют "динамический PNG", поэтому чаще всего этот тэг используют для создания динамических рисунков, т.е. таких, которые должны изменяться в режиме реального времени.

Рисовать в HTML можно, и даже гораздо проще, используя тэг svg, когда изображение постепенно появляется в процессе написания кода. Можно легко править этот код, наблюдая, как изменяется рисунок.

А вот рисовать в JavaScript таким образом не получится!

Нужно прописать весь код рисунка до самого конца, чтобы он появился наконец-то на веб-странице.
Тем не менее, эта технология рисования используется, причём, довольно успешно!

Где и когда? А вот где.

Полезно!  Отличную статью о том, когда лучше использовать тэги canvas, а что предпочтительнее делать тэгами svg, я нашёл на сайте помощи Microsoft™.

Давал уже скачивать эту статью на странице "Рисование в HTML", но, думаю, она и тут будет весьма кстати!

Взять её можно здесь:

А пройти сразу в упомянутый раздел, где я, к тому же, коротко объяснил, в чём принципиальные отличия между этими двумя тэгами, здесь:

По нижним навигационным стрелкам можно либо вернуться в раздел "JavaScript", к которому относится данная страница, либо посетить "Учебные сайты", где есть много другой, разной и интересной информации.

Верхний мини-навигатор позволит выбрать любой из разделов, относящихся к программному рисованию в HTML.

ВВЕРХ
